Alkış veya Ses İle Çalışan Anahtar Devresi - Monteli Devre- 1 Adet

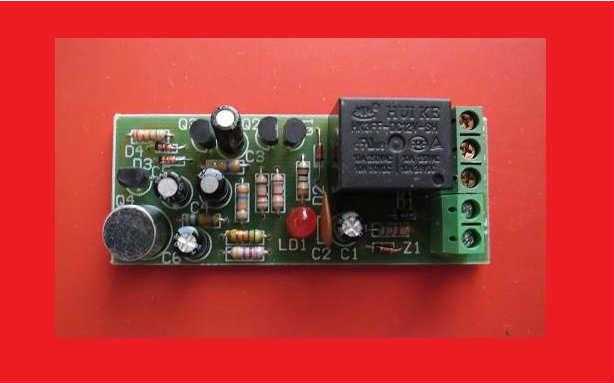

UYGUN FİYATLI KARGO Alkış veya Ses ile ÇaIışan Anahtar - Monteli Devre El çırpma, parmak şıklatma, ıslık çalma gibi herhangi yüksek sesle röle çeker veya bırakır....! 1 Adet Fiyatıdır...! 220V veya 12V ile çalışan lamba veya başka cihazlar bağlanabilir. Çalışması için 12V adaptör gereklidir. Monteli ve çalışır durumda gönderilecektir....! 1 Adet Fiyatıdır Kılavuz, devre şeması ve malzeme listesi mevcuttur Özellikler: Besleme Gerilimi: 9-12VDC Gösterge: Röle bobininin çektiğini gösteren LED Çıkış: 12V 7A. Normalde Açık ve Kapalı Kontak Sensör: Kapasitif Mikrofon Malzeme Listesi: RL1: 12V 5 Bacaklı StandBy Röle Q1, Q2, Q3, Q4: BC547 D1, D2, D3, D4: 1N4148 Z1: 6V2 Zener LD1: LED 3mm çap Kırmızı veya Yeşil C1, C6: 22uF/16V C2: 100nF seramik veya polyester (104) C3, C4: 10uF/16V C5: 1uF/16V R1: 680R (Mavi, Gri, Kahve, Altın) R2: 100R (Kahve, Siyah, Kahve, Altın) R3, R4: 1.8K (Kahve, Gri, Kırmızı, Altın) R5, R6, R10: 33K (Turuncu, Turuncu, Turuncu, Altın) R7: 5.6K (Yeşil, Mavi, Kırmızı, Altın) R8: 560K (Yeşil, Mavi, Sarı, Altın) R9: 4.7K (Sarı, Mor, Kırmızı, Altın) KL1: 2?li 0 Numara Klemens KL2: 3?lü 0 Numara Klemens MC1: Kapasitif Mikrofon. Plaket: PCB19 (El Çırpmalı Anahtar plaketi) Gerekli Aletler: 25W-40W arası ince uçlu havya, Lehim, 9-12VDC Adaptör veya 9V Pil. Montaj: Plaketteki delikler uygun ölçüde delinmiştir. Montaj plaket üzerindeki yerleşim planına uygun şekilde yapılmalıdır. Devrenin Çalıştırılması: Devreye 12VDC enerji veriniz. Dikkat: Devreyi ilk çalıştırırken röle uçlarını boş bırakınız. Açıklama: Devreye enerji verdikten sonra ilk önce mikrofona parmak ucuyla hafif şekilde dokununuz. Eğer LED?in konum değiştirdiğini gözlüyorsanız uzaklaşarak Alkış, parmak şıklatma veya ıslık sesleri ile denemeler yapınız. Ayar: Devre herhangi bir ayar gerektirmemektedir. Dokunmatik Anahtar Olarak Kullanım: Devre dokunmatik anahtar olarak kullanılmak isteniyorsa şunlar yapılmalıdır. Mikrofonu yerinden çıkarınız. Plaket üzerinde A yazan yere küçük bir tel parçası lehimleyiniz. Devreye enerji veriniz. A noktasına her dokunulduğunda Rölenin konumu değişir. Bir kere dokunulduğunda röle çeker ikinci kere dokunulduğunda röle bırakır. Dikkat Edilmesi Gerekenler: Bütün malzemeler doğru yönde monte edilmelidir. Özellikle mikrofonun montaj yönüne dikkat ediniz. Mikrofon gövdesine bağlantılı uç (-) diğer uç ise (+) dır. Röle sesi yakındaki mikrofonu etkileyebilir.
